手動換向閥
發布時間：2014-05-07 10:39:03 來源：未知
手動換向閥 的詳細介紹：
WMM型手動閥是通過手柄的移動使閥芯做軸向移動從而對油路進行切換的直動式
換向滑閥。具有二位三通、二位四通及三位四通多種滑閥機能，并可選擇定位器和彈簧復位裝置。采用板式連接。
4WMM……／型
該閥由閥體①手柄②控制閥芯③一個或兩個復位彈簧④和推桿⑤等組成。當末操作手柄時，閥芯③被復位彈簧④保持在中位或初始位置上。當向右或左推動手柄②時，手柄通過鉸鏈推動推桿⑤并直接控制閥芯⑧，閥芯便移動到要求的位置，從而獲得所需要的流動截面。當手柄回到零位時，控制閥芯借助復位彈簧④回復到正常位置。這種閥的切換位置由手柄操縱確定。
4WMM……／F型：
原理與WMM……／型基本相同。但這種型式的閥是有二個或三個切換位置和一個定位器的控制閥。因而所有切換位置都是固定的。
插裝阻尼器：
由于工作條件限制切換過程中可能出現流量大于性能曲線上的數值，需要采用插裝阻尼器。裝在控制閥的P油路中

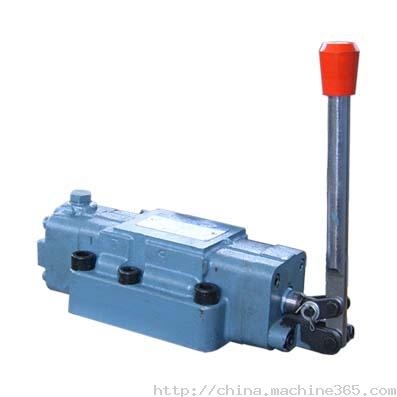

手手動換向閥4WMM6F
DB型溢流閥：
該閥主要由先導閥和主閥組成。A腔的壓力油作用在主閥芯下端的同時。通過阻尼器作用在主閥芯上端和先導閥的錐閥上。當系統壓力超過導閥彈簧調定壓力時，錐閥被打開。同時主閥芯上端的壓力油通過阻尼器通過，彈簧腔及通道流回B腔（控制油內排型）。或通過外排口流回油箱（控制油外排型）。這樣，壓力油通過阻尼時在主閥芯上產生一個壓力差，主閥芯在此壓力差的作用下打開，此時在調定的壓力下壓力油從A腔流到B腔卸荷。也可以用外控口“X”控制卸荷。
DBW型溢流閥：DBW型溢流閥主要由5通徑二位三通電磁閥、先導閥和主閥組成。其工作原理與DB型基本相同，不同之處在于它可以通過電磁閥使系統在任意時刻卸荷。
DB/DBW閥均沒有控制油外部供油口“X”和外排口，這樣根據需要可以選擇不同的組合形式：內供內排、內供外排、外供內排、外供外排。
DB/DBW溢流閥采用鑄造內流道，流通能力強、流量大。結構簡單，噪聲低、啟閉特性好，性能穩定等特別。
DB型閥主要作溢流閥、安全閥、遠程調壓閥等。DBW型閥主要用于系組卸荷和多級壓力控制。DB/DBW型閥廣泛應用在輕工、機床、冶金、礦山、航天等各領域中，是替代進口的優質元件。
通徑（NG）6-30 壓力至63Mpa 流量至330L/min DBD型閥是直接作用式溢流閥，共有7個壓力級：2、5、5、10、20、31、5、40和63MPa。壓力調節型式有：調節手柄，帶鎖的調節手柄和帶保護罩的調節螺柱。三種連接方式：板式、管式和插入式。
單向閥RVP8-10B
——管式連接
——板式連接
調節閥芯處于關閉位置a口到b口無泄漏
