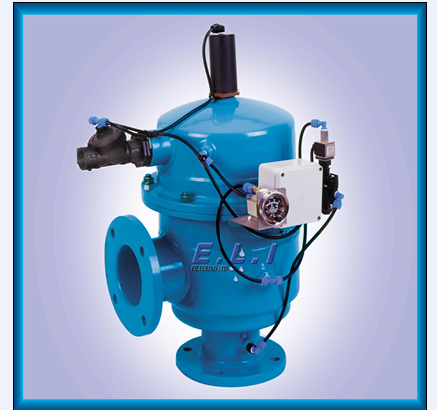

ZZLD多濾芯自清洗過濾器

發布時間：2014-05-08 16:07:09 來源：未知

ZZLD多濾芯自清洗過濾器
ZZLD型多濾芯式自動清洗過濾器內部結構如圖所示，當過濾器正常過濾時所有濾芯都處于連續過濾工作。在反洗過程中，只有處于反洗區域的一、二只濾芯在進行反洗，隨著反洗區域的位移逐個把所有濾芯反洗完畢，而不在反洗區域的濾芯仍在進行過濾工作，這就是多濾芯式過濾器反洗時過濾不停機的原理。多濾芯自動清洗過濾器中的濾芯過濾和反洗示意是一只濾芯在過濾中，原（污水）由濾芯內側向外側過濾，水中懸浮物雜質被V型端的縫隙孔攔截在濾芯內并浮著在縫隙平面周圍，濾后凈水由濾芯內縫隙中向外流出。當濾芯縫隙孔被懸浮物大量阻塞時，過濾器進出口水端壓差增大，并啟動反洗即濾芯在反洗中，反洗時由于濾芯內部腔體被泄壓閥門導通而接入大氣（表壓為0），使濾芯外側的濾后凈水變?yōu)榉聪此诖蟮膲翰钭饔孟卵杆儆蔀V芯外側向內側沖刷，由于縫隙是V型的，反洗水從濾芯外側進入內側時流速將大大提高，進而對縫隙形成很大的沖刷清洗作用。這種V型端面尖端向外的高品質濾芯具有優異的流體特性，可使得自動清洗過濾器每次自動清洗都是成功的，從而保證了自清洗過濾器長期穩定的工作。大量應用實踐證明：如果濾芯不具備上述特性，將導致過濾和反洗失敗。
說明：
1、反洗泄壓排污口（DN3）由電動閥控制，并和反洗電機同步動作，即反洗電機開始啟動反洗電動閥打開，開始排污，反洗結束時反洗電機停止，反洗結束；電動閥也同時關閉，排污結束。
2、排污口（DN4）由手動閥控制，手動排污閥需定期開啟或清洗時開啟，排出沉淀到主機底部的臟物。
3、均壓閥及放氣閥在第一次工作開始時打開排氣，正常工作時均需關閉。
4、安裝時應特別注意進出水口方向并不得有大粒徑的臟物進入主機內，詳見使用說明書。
ZZLD100-1400系列多筒式自清洗過濾器主要技術性能和參數
分類 項目?jī)?nèi)容 單位 性　能　和　參　數
ZZLD100 ZZLD150 ZZLD200 ZZLD250 ZZLD300 ZZLD350 ZZLD400 ZZLD450
運
行
參
數		 主管道通徑（DN1、DN2） mm 100 150 200 250 300 350 400 450
參考流量 M3/h 60-120 150-170 210-300 380-450 560-700 750-1000 960-1220 1260-1540
經濟精度范圍 mm 0.05-0.8
最高精度 mm 0.03
尖端向外的V型
斷面濾芯的優異特點		   (1)過濾及反洗均符合正確的流體特性（不糊網、易清洗）（2）濾芯不變形，強度及耐磨性極高（3）特別適用于冶金工業等金屬（氧化物）粉粒狀雜質重負荷工作，并保持高可靠長壽命
工作介質   工業水≤60℃
設計壓力 MPa 0.6、1.0、1.6、2.5和4.0共五種
最低工作壓力 MPa ≥0.25
逆洗參數 反洗起始差壓   0.03-0.05
反洗耗水量 L/min 約為主管道水流量的1/100000-1/100
反洗過程時間（注1） S 80-120
差壓控制可予置范圍 MPa 按差壓控制反洗，可予置差壓范圍為0.02-0.1
時間控制可予置范圍 H 按時間控制反洗，可予置時間范圍為1-24h
反洗泄壓（排水）閥管徑DN3 mm 40 50 65 80
清洗閥管徑DN4 mm 25 32 40 50
電氣設備參數 電源電壓 伏相 380伏三相電源
逆洗臂電機 KW 0.18KW(三相)（A02-6324,380伏）[注2] 0.37KW(三相)（A02-7124,380伏）
減速器   雙吸蝸輪減速器或多級直接擺線針輪減速器
電動反洗泄壓閥（注3）   Q941F-16系列三相電機[注2]? 電動球閥（Dg40-125）
反洗臂定位開關   L×19[注2]
差壓控制器   D520/7DD[注2]
故障顯示報警   反洗故障、差壓控制故障及安全聯軸器故障等現場和去CRT報警顯示
總耗電量 KW ≤0.3 ≤0.4 ≤0.5 ≤0.6
電控箱尺寸（寬厚高） mm 400×320×520墻式或安裝在機器旁邊出線口在底部[注2]

分類 項目?jī)?nèi)容 單位 性　能　和　參　數
ZZLD500 ZZLD600 ZZLD700 ZZLD800 ZZLD900 ZZLD1000 ZZLD1200 ZZLD1400
運
行
參
數		 主管道通徑（DN1、DN2） mm 500 600 700 800 900 1000 1200 1400
參考流量 M3/h 1740-2000 2880-3000 3100-3400 3700-4500 4500-5600 5800-7000 8000-10200 12000-13000
經濟精度范圍 mm 0.05-0.8
最高精度 mm 0.03
尖端向外的V型
斷面濾芯的優異特點		   (1)過濾及反洗均符合正確的流體特性（不糊網、易清洗）（2）濾芯不變形，強度及耐磨性極高（3）特別適用于冶金工業等金屬（氧化物）粉粒狀雜質重負荷工作，并保持高可靠長壽命
工作介質   工業水≤60℃
設計壓力 MPa 0.6、1.0、1.6、2.5和4.0共五種
最低工作壓力 MPa ≥0.25
逆洗參數 反洗起始差壓   0.03-0.05
反洗耗水量 L/min 約為主管道水流量的1/100000-1/100
反洗過程時間（注1） S 80-120
差壓控制可予置范圍 MPa 按差壓控制反洗，可予置差壓范圍為0.02-0.1
時間控制可予置范圍 H 按時間控制反洗，可予置時間范圍為1-24h
反洗泄壓（排水）閥管徑DN3 mm 100 125
清洗閥管徑DN4 mm 65 80 100
電氣設備參數 電源電壓 伏相 380伏三相電源
逆洗臂電機 KW 0.55KW(三相)
（A02-8014,380伏）		 0.75KW (三相) 1.1KW
(三相)		 1.5KW
(三相)		 2.2KW(三相)(Y型) 2.3KW (三相)（Y型）
減速器   雙吸蝸輪減速器或多級直接擺線針輪減速器
電動反洗泄壓閥（注3）   Q941F-16系列三相電機[注2]? 電動球閥（Dg40-125）
反洗臂定位開關   L×19[注2]
差壓控制器   D520/7DD[注2]
故障顯示報警   反洗故障、差壓控制故障及安全聯軸器故障等現場和去CRT報警顯示
總耗電量 KW ≤1.0 ≤1.5 ≤1.8 ≤2.5 ≤3.0 ≤3.6 ≤3.6
電控箱尺寸（寬厚高） mm 400×320×520墻式或安裝在機器旁邊出線口在底部[注2]

[注1]：采用電動球閥，逆洗過程加長30S左右；
[注2]：本表所列均為普通室內用電氣設備，如過濾器是易燃、易爆或戶外條件下工作，則所有電機、開關、控制器等均應是防爆型或戶外型，務請?jiān)谟嗀洉r(shí)說明；
[注3]：本過濾器反洗泄壓（排水）閥是電動閥的，如用戶采用氣動球閥，訂貨必須說明。

ZZLD100-1400系列多筒式自清洗式過濾器外形及安裝尺寸（參閱示意圖）
尺寸代號 單位 尺 　　寸
ZZLD100 ZZLD150 ZZLD200 ZZLD250 ZZLD300 ZZLD350 ZZLD400 ZZLD450
主管首通徑DN1DN2 mm 100 150 200 250 300 350 400 450
E mm 700 800 900 1100 1200 1300 1300 1400
D mm 450  520 620 820 924 974 1024  1124
D5 mm 500 600 700 900 1000 1050 1100 1200
n0×d0 只×mm 4-φ18  4-φ18 4-φ20 4-φ20 4-φ20  4-φ23 4-φ25 4-φ25
C1 mm 300  350 400 525 575 600  625 650
H1 mm 1500  1700 1750 2400 2500 2650 2700 2750
H2[注2] mm 500  650  800 1000 1100 1100 1200 1200
H3 mm 200  200 250  200 250 200 250 250
H4 mm 200  200 250  200 250 200 250 250
H5 mm 330  350 350 520  530  540 570 570
D2 mm 110  110 125 125 145 160 160 160
n2×d2 只×mm 4-m16  4-m16  4-m16  4-m16  4-m16  8-m16  8-m16  8-m16
D3 mm 85  85 100 110 125  125 125 125
n0×d0 只×mm 4-φ14  4-φ14 4-φ18 4-φ18 4-φ18  4-φ18 4-φ18 4-φ18
E mm 120  130 150 180  180 200 200  200
DN3 mm 40  40 50 50 65 80 80 80
DN4 mm 25  25 32 40  50 50 50 50
B mm 100  120 120 150 150 160 160 180
C mm 100  120 120 150 150  160 160 180
設
計
壓
力
(MPa)
[注2]		 1.0 180 mm 180 240 295 350 400 460 515 565
8-φ20 只×mm 8-φ20  8-φ23  8-φ23  12-φ23  12-φ23  16-φ23  16-φ25  20-φ25
重量 kg
1.6 180 mm 180  240 295 355 410 470 525 585
4-φ20 只×mm 4-φ20  8-φ23  12-φ23  12-φ25  12-φ25  16-φ25  16-φ30  20-φ30
重量 kg
參考圖 示　意　圖
　 DN1相同但過濾精度不同時，過濾器外形尺寸升降檔（即增大或縮小）的說明 　DN1相同但過濾精度高于0.15mm（即濾芯孔徑小于0.15mm）時外形尺寸升一檔，而精度低于0.35mm（即濾芯孔徑大于0.35mm）時外形尺寸降一檔

尺寸代號 單位 尺 　　寸
ZZLD500 ZZLD600 ZZLD700 ZZLD800 ZZLD900 ZZLD1000 ZZLD1200 ZZLD1400
主管首通徑DN1DN2 mm 500 600 700 800 900 1000 1200 1400
E mm 1500  1600 1800 1900 2200 2600 3000 3400
D mm 1174  1224 1328 1532 1832 2032 2432  2840
D5 mm 1250  1300 14400 1600  1900 2000 2400 2800
n0×d0 只×mm 4-φ25 4-φ25 4-φ25 4-φ30 4-φ34  4-φ34 4-φ34 4-φ41
C1 mm 675  700 800 900 1050 1200 1400 1600
H1 mm 2850  3100 3500 3650 4000 4100 5000 5500
H2[注2] mm 1300  1400  1650 1750 1850 1950 2200 2400
H3 mm 300  300 400  500  500 500 500 500
H4 mm 300  300 400  500  500 500 500 500
H5 mm 680  730 750 800  850  900 1050 1250
D2 mm 180  180 180 180 210 210 210 210
n2×d2 只×mm 8-m16  8-m16  8-m16  8-m16  8-m16 8-m16  8-m16  8-m16
D3 mm 145  145 160 160 160  160 180 210
n0×d0 只×mm 4-φ14  4-φ14 8-φ18 8-φ18 8-φ18  8-φ18 8-φ18 8-φ18
E mm 200 250 300 350  350 400 450  500
DN3 mm 100  100 100 100 125 125 125 125
DN4 mm 65 65 80 80  80 80 100 125
B mm 200  200 210 220 260 280 350 360
C mm 200  200 210 220 260 280 350 360
設
計
壓
力
(MPa)
[注2]		 1.0 180 mm 620  725 840 950 1050 1160 1380 1560
8-φ20 只×mm 20-φ25 20-φ30 24-φ30  24-φ34 28-φ34 28-φ34  32-φ41 36-φ34[注3]
重量 kg
1.6 180 mm 650 770 840 950 1050 1170 1390
4-φ20 只×mm 20-φ34  20-φ41 24-φ41 24-φ41 28-φ41 28-φ48 32-φ54
重量 kg
參考圖 示　意　圖
　 DN1相同但過濾精度不同時，過濾器外形尺寸升降檔（即增大或縮小）的說明 　DN1相同但過濾精度高于0.15mm（即濾芯孔徑小于0.15mm）時外形尺寸升一檔，而精度低于0.35mm（即濾芯孔徑大于0.35mm）時外形尺寸降一檔
[注1]：該中心高度根據用戶要求，還可以進行調整；
[注2]：設計壓力2.5MPa和4.0MPa的ZZLD的外形尺寸與本表基本相同，但法蘭連接尺寸和重不同；
[注3]設計壓力為0.6MPa。
