PHC系列壓力管路過濾器
發布時間：2014-06-19 16:02:08 來源：未知
PHC3系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1 性能與用途
安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上、下殼體采用高強度優質合金鋼加工成型，外型美觀。
2 技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力：42MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓差：0.6MPa3
3 型號說明
過濾器型號： PHC 330 FD 1 H2 1 B7
240
|
代號 |
流量（L/min） |
|
330 |
330 |
|
500 |
500 |
|
600 |
600 |
|
900 |
900 |
|
1320 |
1320 |
FD
|
代號 |
過濾材料及精度 |
|
FB |
復合纖維β1（c）≥200 |
|
FT |
復合纖維β3（c）≥200 |
|
FC |
復合纖維β5（c）≥200 |
|
FD |
復合纖維β10（c）≥200 |
|
FV |
復合纖維β20（c）≥200 |
|
CD |
木棉定型濾紙β10（c）≥2 |
|
CV |
木棉定型濾紙β20（c）≥2 |
|
RD |
不銹鋼燒結氈β10（c）≥100 |
|
RV |
不銹鋼燒結氈β20（c）≥100 |
|
MD |
不銹鋼編織網10μm |
|
MV |
不銹鋼編織網20μm |
|
MP |
不銹鋼編織網30μm |
|
ME |
不銹鋼編織網40μm |
|
MS |
不銹鋼編織網60μm |
0
H1
|
代號 |
發訊器類型 |
|
0 |
無壓差發訊器 |
|
S1 |
目視式壓差發訊器 |
|
H1 |
目/電式壓差發訊器 |
3
|
代號 |
工作介質 |
|
1 |
礦物油、乳化液 |
|
2 |
磷酸酯液壓油 |
|
3 |
水－乙二醇 |
B7
|
代號 |
濾芯壓差MPa |
|
B7 |
G1 1/2 |
|
F |
2 SAE 6000PSI |
4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)
型 號
Type |
殼 體
Housing |
濾 芯 Filter element |
|
FT |
FC |
FD |
FV |
CD |
CV |
RD |
RV |
MV |
ME |
|
PHC330... |
0.46 |
1.40 |
0.84 |
0.59 |
0.41 |
0.35 |
0.25 |
0.34 |
0.27 |
0.45 |
0.23 |
|
PHC500... |
0.61 |
0.61 |
0.81 |
0.57 |
0.40 |
0.33 |
0.24 |
0.32 |
0.26 |
0.43 |
0.22 |
|
PHC660... |
0.88 |
0.88 |
0.81 |
0.57 |
0.40 |
0.33 |
0.24 |
0.32 |
0.26 |
0.43 |
0.22 |
|
PHC990... |
1.33 |
1.37 |
0.83 |
0.58 |
0.41 |
0.34 |
0.25 |
0.33 |
0.27 |
0.44 |
0.22 |
|
PHC1320... |
1.73 |
1.35 |
0.81 |
0.57 |
0.40 |
0.33 |
0.24 |
0.32 |
0.26 |
0.43 |
0.22 |
|

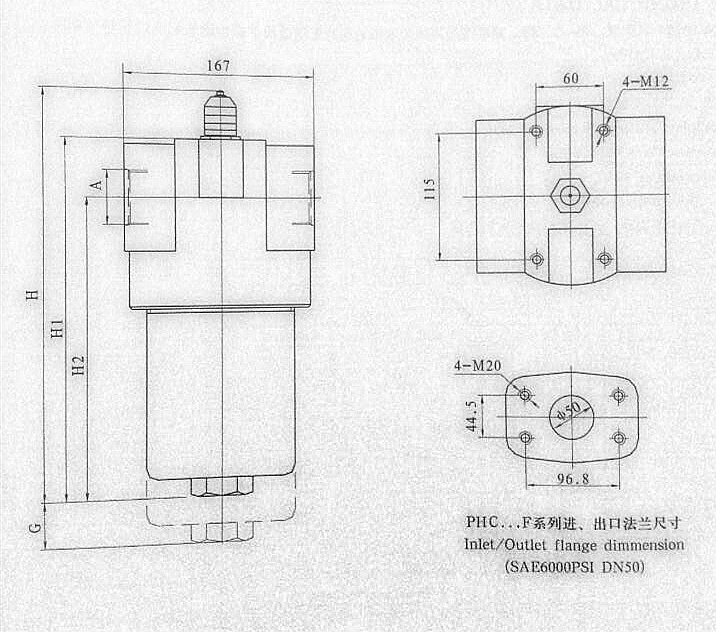

型號Type |
A |
H |
H1 |
H2 |
G |
|
PHC330... |
G1 1/2
(法蘭連接時Ф50) |
349 |
309 |
257 |
100 |
|
PHC500... |
442 |
402 |
350 |
|
PHC660... |
518 |
478 |
426 |
|
PHC990... |
668 |
628 |
576 |
|
PHC1320... |
834 |
794 |
742 |
圖示尺寸
