PMA060FT1H21B5壓力管路過濾器

發布時間：2014-06-21 09:14:19 來源：未知

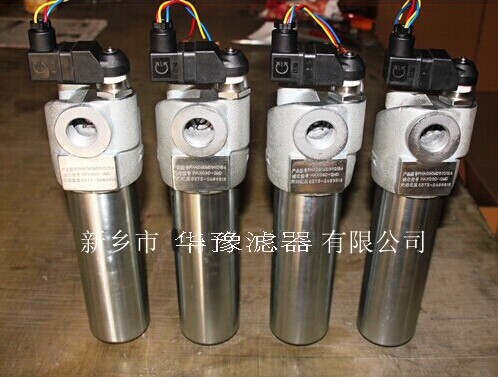

PMA系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1  性能與用途
安裝于液壓系統壓力管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上、下殼體采用高強度優質合金鋼加工成型，外型美觀。
 2  技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力：11MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.5MPa
旁通閥開啟壓差：0.6MPa

3  型號說明
     過濾器型號：     PMA    160   FT   1   H2   1    B5
160
代號 流量（L/min）
030 030
060 060
110 110
160 160
Ft
代號 過濾材料及精度
FT 復合纖維β3（c）≥200
FC 復合纖維β5（c）≥200
FD 復合纖維β10（c）≥200
FV 復合纖維β20（c）≥200
CD 木棉定型濾紙β10（c）≥2
CV 木棉定型濾紙β20（c）≥2
RC 不銹鋼燒結氈β10（c）≥100
RD 不銹鋼燒結氈β10（c）≥100
RV 不銹鋼燒結氈β20（c）≥100
MD 不銹鋼編織網10μm
MV 不銹鋼編織網20μm
MN 不銹鋼編織網50μm
ME 不銹鋼編織網40μm
MS 不銹鋼編織網60μm
MCD 不銹鋼編織網100μm
  1
代號 旁通閥
0 無旁通閥
1 裝旁通閥
H2
代號 發訊器類型
0 無壓差發訊器
S2 目視式壓差發訊器
H2 目/電式壓差發訊器
1代號 工作介質
1 礦物油、乳化液
2 磷酸酯液壓油
3 水－乙二醇
B5
流量 代號 濾芯壓差MPa
030
060		 B3 G1/2
N3 NPT1/2
M3 M22×1.5
330
420
660		 B5 G1
N5 NPT1
M5 M33×2

4、額定流量下的清潔濾芯壓降（單位：1×105Pa  介質參數：30mm2/s  0.86kg/dm3)
型 號
Type		 殼 體
Housing		 濾 芯 Filter element
FT FC FD FV CD CV RD RV MV ME
PMA030... 0.38 1.45 0.87 0.62 0.43 0.36 0.26 0.35 0.28 0.46 0.24
PMA060... 0.73 1.42 0.85 0.60 0.42 0.35 0.26 0.34 0.27 0.45 0.23
PMA110... 0.35 1.90 1.14 0.81 0.56 0.47 0.35 0.46 0.37 0.60 0.31
PMA030... 0.64 1.82 1.09 0.77 0.54 0.45 0.33 0.44 0.35 0.58 0.30

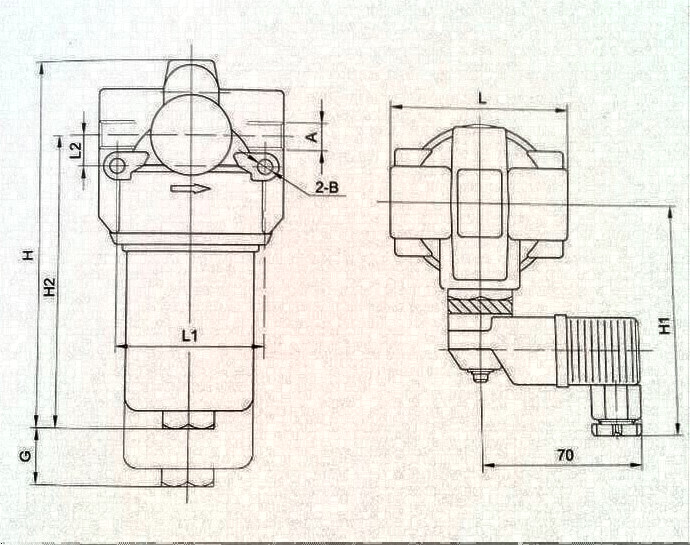

5 圖示尺寸

型號Type A H H1 H2 L L1 L2 B G 重量
PHB030... G1/2
NPT1/2
M22×1.5		 157 133 129 76 64 17 Ф6.5 60 0.65
PHB060... 244 133 216 0.85
PHB110... G1
NPT1
M33×2		 242 140 184 115 95 25 Ф8.5 1.1
PHB160... 298 140 240 1.3
