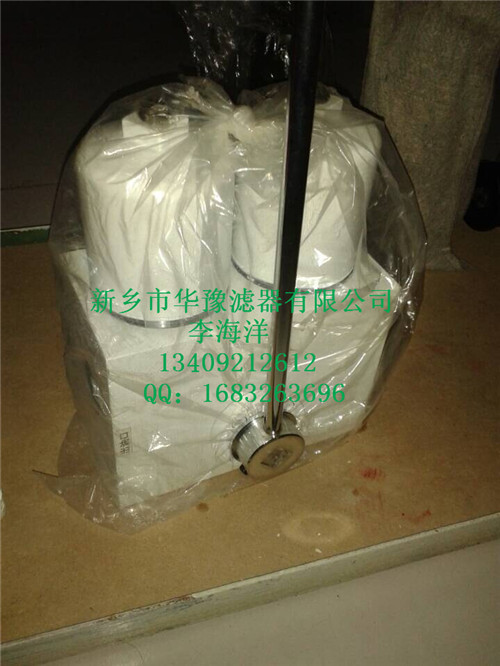

PHED0100FT2H4高壓雙筒過濾器
發布時間：2014-12-05 08:54:26 來源：未知
PHED系列高壓雙筒過濾器
1.概述
安裝于潤滑和液壓系統的壓力管路中；濾芯過濾材質可根據需要適當選取；上下殼體均采用優質碳素結構鋼材質；根據需要選配壓差發訊器，其結構采用雙切換模式，能事先不間斷的過濾，沒有壓力平衡閥，便于進行維護。
2.性能參數
工作壓力：最大值：25MPa
工作溫度：-30℃-100℃
發訊器發訊壓差：0.35Mpa
旁通閥開啟壓差：0.5MPa
由換向閥、壓力平衡閥、旁通閥、污染堵塞發訊器及兩只濾筒等組成，可以實現在系統不停機的情況下更換濾芯。該過濾器可安裝在控制元件或執行元件前的高壓管路上，用以保護控制元件及執行機構。特別適用自動控制系統中高精度伺服元件及柱塞元件的保護，可有效控制污染，延長元件使用壽命。工作時一只濾筒通油，另一只濾筒不通油備用。當工作濾筒的濾芯堵塞至壓差發訊器壓力指示值為0.5MPa時，發訊器發訊，此時應及時打開壓力平衡閥、轉動換向閥啟用備用濾筒（換向閥轉動到位后關閉壓力平衡閥）。再只需旋開螺塞放完被堵塞濾筒內的油液，再旋下筒體，就可更換已堵塞的濾芯。如因故未能及時切換換向閥啟用備用濾筒，導致壓差持續上升至旁通閥開啟壓力0.6MPa時，旁通閥會自動開啟，以避免由于壓力繼續上升，濾芯破裂造成再污染。但此時油液未經過濾對系統安全造成極大危害，應盡可能避免旁通閥被開啟。
型號：
PHED0040FT2H4高壓雙筒過濾器
PHED0063FT2H4高壓雙筒過濾器
PHED0100FT2H4高壓雙筒過濾器
PHED0160FT2H4高壓雙筒過濾器
PHED0400FT2H4高壓雙筒過濾器
PHED0630FT2H4高壓雙筒過濾器
PHED1000FT2H4高壓雙筒過濾器
PHED0040MV2H4高壓雙筒過濾器
PHED0063MV2H4高壓雙筒過濾器
PHED1000MV2H4高壓雙筒過濾器
