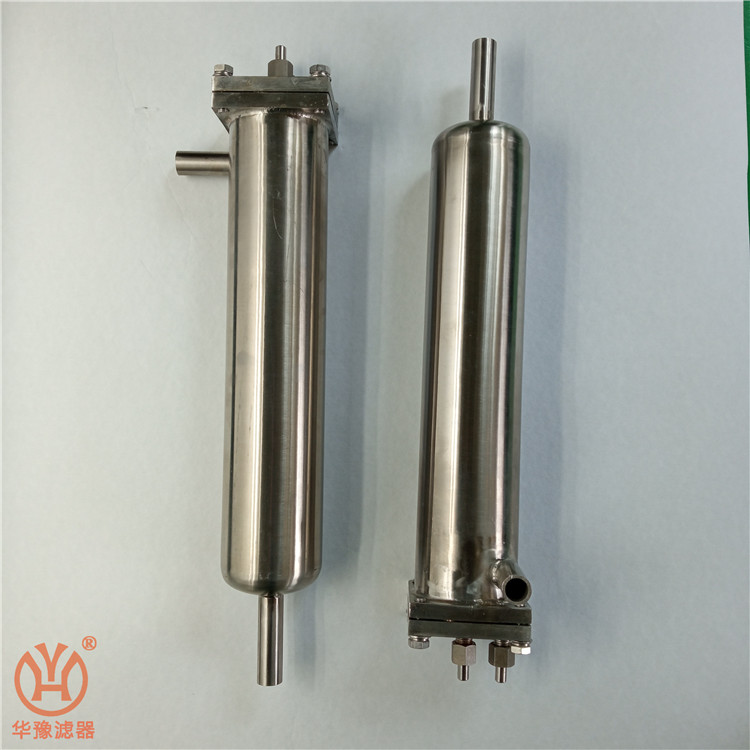

高效冷卻器TR1,TR3,TR4



結構原理

冷卻器由內螺旋管、外螺旋管組成。共同安裝在一個筒體內。外螺旋放在呈螺旋運行的冷卻水中進行熱交換；內螺旋管在呈渦流運動的冷卻水中進行熱交換，兩種冷卻水巧妙地匹配在一只冷卻器中進行流動。

性能特點

采用雙筒內、外螺旋管的結構設計。在一個筒體內充分利用了冷卻空間。增加了熱交換面積。

冷卻器的溫度端差為1.5℃，十分理想

可采用任何冷卻水，內螺旋管完全可以分解取出，便于維修和清洗。

TR4漩、渦筒式高效冷卻器冷卻效果特點好，可以一只替代二只冷卻器。



技術參數

換熱系數K值比較：（單位：大卡/米2 .度.公斤）



名稱

K值



TR4型、渦筒式高效冷卻器



3000



雙套管冷卻器



1500



TR1型筒式高效螺旋管流冷卻器



1200



一般自然對流換熱冷卻器



1000
